Аппаратура предназначена, главным образом, для электроразведочных работ методами зондирования, профилирования, естественного поля, методом заряда, а также для определения интенсивности блуждающих токов.

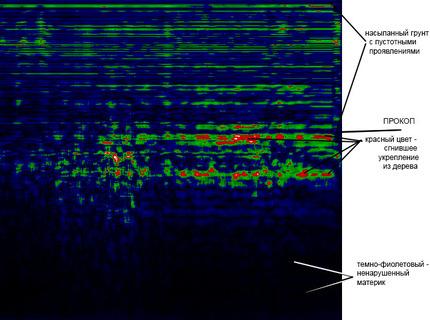

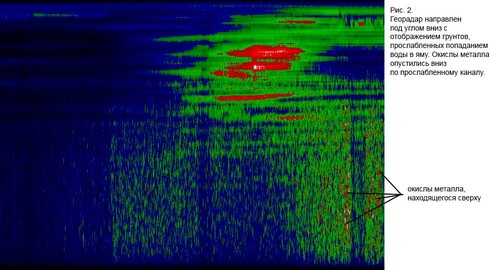

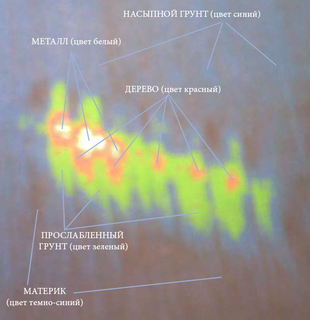

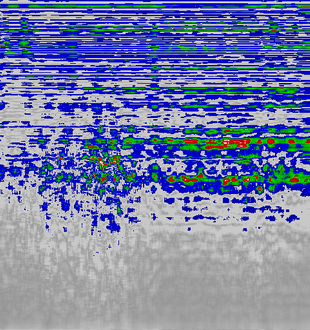

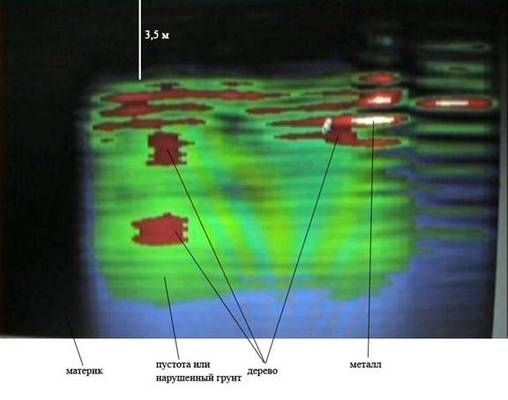

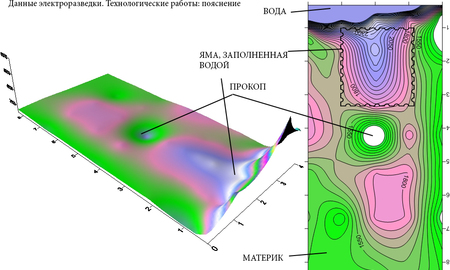

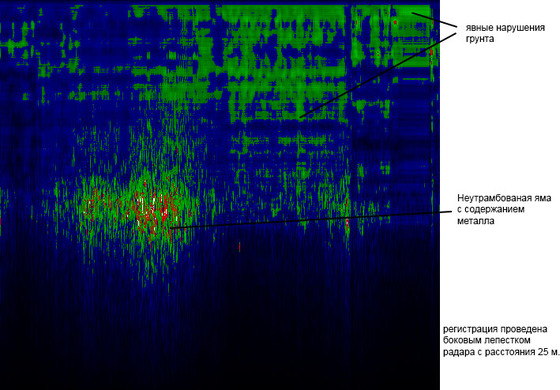

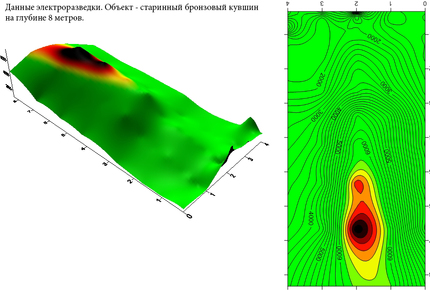

Основная область применения аппаратуры - изучение геоэлектрического разреза для решения различных геологических, инженерно-геологических, гидрогеологических и археологических поисково-картировочных задач при глубинности исследований, составляющей первые десятки метров.

Электроразведка может быть использована также для решения ряда инженерно-технических задач таких как

* поиск и прослеживание подземных коллекторов;

* определение местоположения нарушений изоляции металлических трубопроводов;

* измерение сопротивления заземлителей.

Кроме того оборудование может работать в качестве высоковольтного источника постоянного напряжения (25÷250 В) для питания линий различных электроразведочных установок.

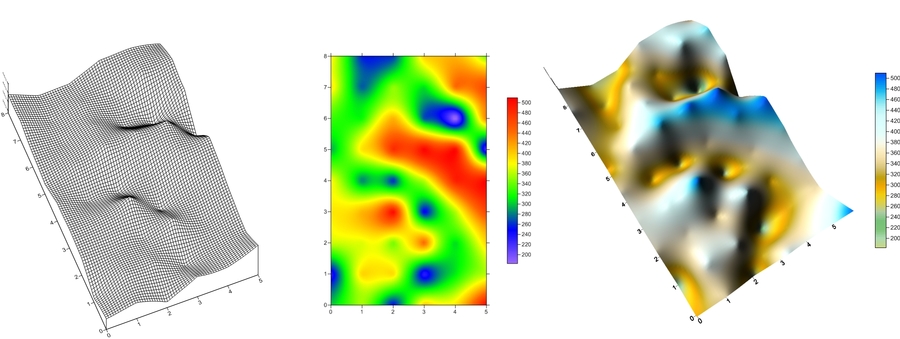

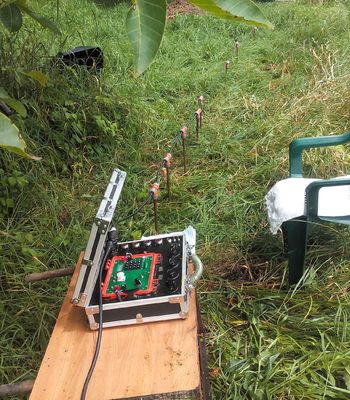

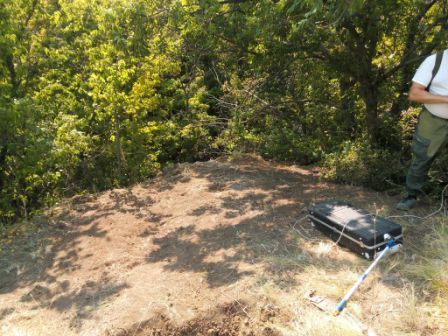

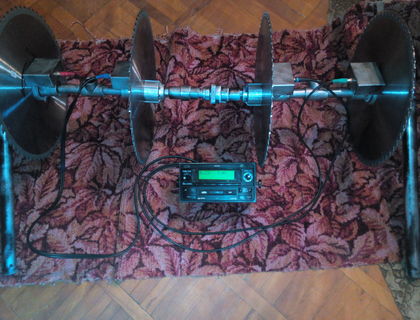

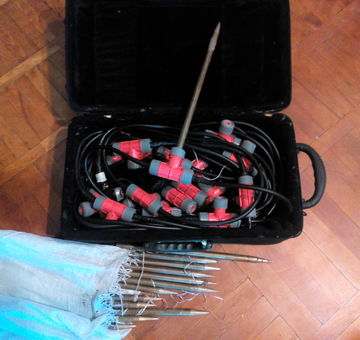

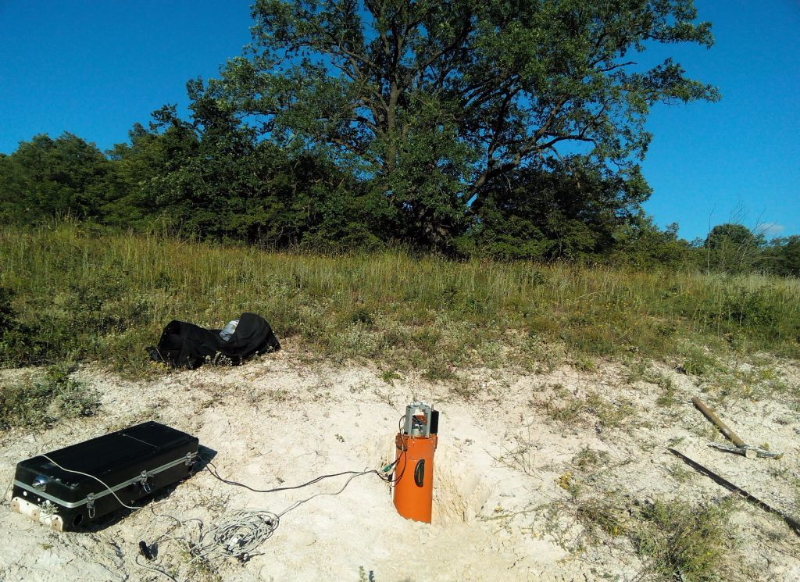

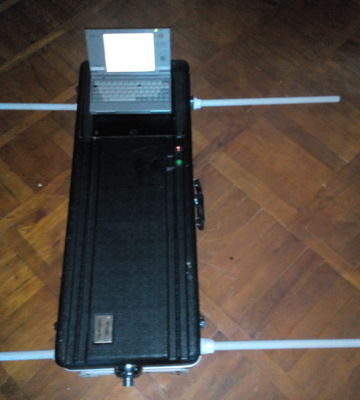

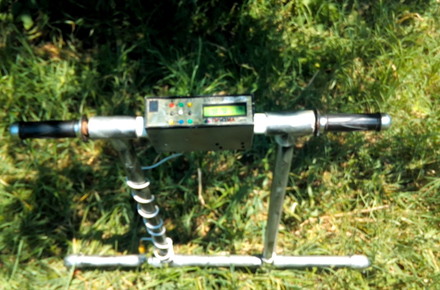

Малые габариты и вес аппаратуры, генератор и измеритель которой расположены в едином корпусе, позволяют использовать её в труднодоступных местах.

Компьютеризированное управление процессами измерений в разных режимах,

возможность записи результатов измерений в энергонезависимую память с последующей передачей записанного в компьютер — всё это обеспечивает оперативное проведение полевых измерений и камеральной обработки их результатов.

Питается аппаратура от встроенного или внешнего аккумулятора.

Аппаратура рассчитана на измерение тока в питающей линии (IAB) и напряжения на входе измерителя (UMN).

В общем случае

UMN = UI + (UЕП+БТ + UП + UПЭ), (1)

где UI — напряжение, обязанное своим происхождением току IAB;

UЕП+БТ — напряжение, создаваемое естественными полями и блуждающими токами техногенного происхождения;

UП - напряжение, создаваемое помехами естественного и промышленного происхождения;

UПЭ — напряжение, возникающее в результате поляризации приёмных электродов.

При проведении измерений необходимо, чтобы UП было мало или хорошо фильтровалось при прохождении измерительного канала и в таком случае из (1) получаем:

UMN = UI + (UЕП+БТ + UПЭ) (2)

Измеряя UMN с неполяризующимися электродами при условии IAB = 0 из (2) получаем:

UMN = UЕП+БТ (3)

Аппаратура имеет режимы работы, обеспечивающие в процессе полевых наблюдений вычисление параметров: UI и ρк = К(UI/IAB),

где ρк — кажущееся удельное электрическое сопротивление;

К — коэффициент измерительной установки.

По команде оператора в энергонезависимую память могут быть занесены значения параметров IAB, UI,, ρк, UЕП+БТ (в зависимости от условий измерения это может быть UЕП или UБТ.

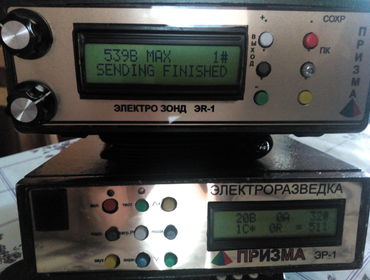

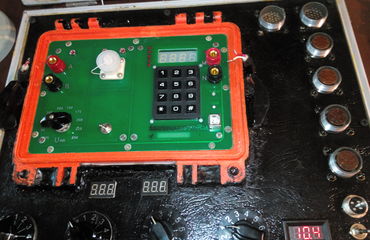

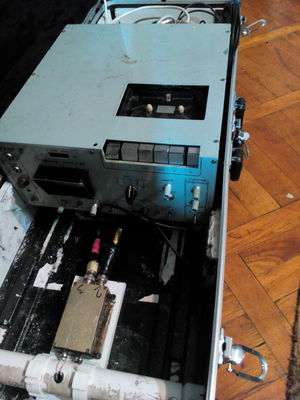

Органы управления, индикации, разъёмы для подключения внешнего питания, зарядки встроенного аккумулятора и для связи с компьютером помещены на лицевой панели, более подробное описание элементов которой приведено в разделе 3 и последующих разделах.

Сведения о технических характеристиках приведены ниже.

Основные технические характеристики аппаратуры

Рабочая частота аппаратуры Гц 0

Пределы измерения выходного тока генератора мА 0.5÷200

Пределы измерения напряжения на входе измерителя мВ ±0.05÷±2500

Погрешность измерений тока и напряжения % 2

Максимальное измеряемое значение ρк кОм*м 9999

Диапазон вводимых значений коэффициента измерительной установки м 0÷9999

Объем энергонезависимой памяти запись 2048

Максимальная выходная мощность генератора Вт 20

Выходное напряжение генератора В 25÷250

Входное активное сопротивление измерителя МОм 10

Подавление помех с частотой 50 Гц не менее дБ 82

Питание аккумуляторное внутреннее (напряжение/ёмкость) В/А*ч 12/1.3

Рекомендуемое внешнее аккумуляторное питание (напряжение/ёмкость) В/А*ч 12/4.5÷5

Потребление тока от источника питания при выходной мощности 20 Вт А 2.5

Рабочий диапазон температур CO -20÷+55
